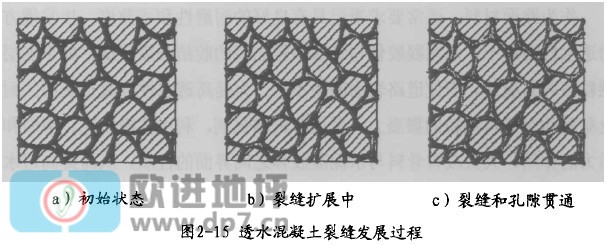

首先在應力較小的情況下,由于水泥石的固結作用,混凝土體基本上保持初始狀態(tài),粘結面上的微裂縫總體沒有發(fā)生改變;隨著應力的增加,過渡區(qū)的微裂縫開始產生,隨著荷載的增加,裂縫的長度和寬度加大,但這還沒有導致相互緊挨著的骨料間的粘結面的完全脫開,伴隨著這一過程,由于微裂縫的發(fā)展,骨料間存在著細微的位置調整,這期間會出現(xiàn)若干平臺區(qū),即應變增加,而應力不增加,甚至會出現(xiàn)應力減小的情況,這種情況出現(xiàn)的原因是透水混凝土中存在大量的孔隙,當壓力超過一定界限時,混凝土體內存在著明顯的應力重分布的情況:最后當應力進一步加大,裂縫的進一步擴展,直至骨料間的水泥石粘結面完全斷開,裂縫和混凝土體中的孔隙貫通,導致混凝土的最終破壞,破壞過程如圖2所示。
